法蘭
作者：炬盛管道 發布日期：2018-11-27
法蘭（Flange）又叫法蘭盤或突緣。法蘭是使管子與管子及和閥門相互連接的零件，連接于管端。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲接）法蘭和焊接法蘭及卡套法蘭。
（Flange），又叫法蘭凸緣盤。法蘭是管子與管子之間相互連接的零件，用于管端之間的連接；也有用在設備進出口上的法蘭，用于兩個設備之間的連接，如 減速機法蘭。法蘭連接或法蘭接頭，是指由法蘭、墊片及螺栓三者相互連接作為一組組合密封結構的可拆連接。管道法蘭系指管道裝置中配管用的法蘭，用在設備上 系指設備的進出口法蘭。法蘭上有孔眼，螺栓使兩法蘭緊連。法蘭間用襯墊密封。法蘭分螺紋連接（絲扣連接）法蘭、焊接法蘭和卡夾法蘭。法蘭都是成對使用的, 低壓管道可以使用絲接法蘭，四公斤以上壓力的使用焊接法蘭。兩片法蘭盤之間加上密封墊，然后用螺栓緊固。不同壓力的法蘭厚度不同，它們使用的螺栓也不同。 水泵和閥門，在和管道連接時，這些器材設備的局部，也制成相對應的法蘭形狀，也稱為法蘭連接。凡是在兩個平面周邊使用螺栓連接同時封閉的連接零件，一般都 稱為"法蘭"，如通風管道的連接，這一類零件可以稱為"法蘭類零件"。但是這種連接只是一個設備的局部，如法蘭和水泵的連接，就不好把水泵叫"法蘭類零 件"。比較小型的如閥門等，可以叫"法蘭類零件"。
減速機法蘭，用于電機與減速機的連接，以及減速機與其它設備之間的連接。
板式平焊鋼制管法蘭盤
2分類方法
1、按化工行業標準分：整體法蘭(IF)、螺紋法蘭(Th)、板式平焊法蘭(PL)、帶頸對焊法蘭(WN)、帶頸平焊法蘭(SO)、承插焊法蘭(SW)、對焊環松套法蘭(PJ/SE)、平焊環松套法蘭(PJ/RJ)、襯里法蘭蓋(BL(S))、法蘭蓋(BL)。
2、按石化行業標準分：螺紋法蘭(PT)、對焊法蘭(WN)、平焊法蘭(SO)、承插焊法蘭(SW)、松套法蘭(LJ)、法蘭蓋(不表注)。
3、按機械行業標準分：整體法蘭、對焊法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
4、按國家標準分：整體法蘭、螺紋法蘭、對焊法蘭、帶頸平焊法蘭、帶頸承插焊法蘭、對焊環帶頸松套法蘭、板式平焊法蘭、對焊環板式松套法蘭、平焊環板式松套法蘭、翻邊環板式松套法蘭、法蘭蓋。
3材質

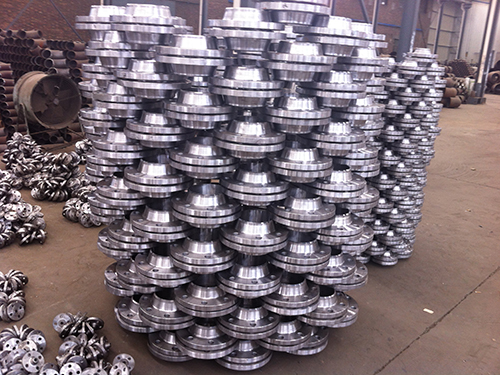

不銹鋼帶頸對焊鋼制管法蘭
WCB（碳鋼）、LCB（低溫碳鋼）、LC3（3.5%鎳鋼）、WC5(1.25%鉻0.5%鉬鋼）、WC9（2.25%鉻）、C5（5%鉻0.5% 鉬）、C12（9%鉻1%鉬）、CA6NM(4（12%鉻鋼）、CA15(4）（12%鉻）、CF8M（316不銹鋼）、CF8C（347不銹鋼）、 CF8（304不銹鋼）、CF3（304L不銹鋼）、CF3M（316L不銹鋼）、CN7M（合金鋼）、M35-1（蒙乃爾）、N7M（哈斯特鎳合金 B）、CW6M（哈斯塔鎳合金C）、CY40（因科鎳合金）等
4連接方式
板式平焊鋼制管法蘭片
法蘭連接就是把兩個管道、管件或器材，先各自固定在一個法蘭盤上，兩個法蘭盤之間，加上法蘭墊，用螺栓緊固在一起，完成了連接。有的管件 和器材已經自帶法蘭盤，也是屬于法蘭連接。法蘭連接是管道施工的重要連接方式。 法蘭連接使用方便，能夠承受較大的壓力。 在工業管道中，法蘭連接的使用十分廣泛。在家庭內，管道直徑小，而且是低壓，看不見法蘭連接。如果在一個鍋爐房或者生產現場，到處都是法蘭連接的管道和器 材。
1、 按照連接方式法蘭連接種類可分為：板式平焊法蘭、帶頸平焊法蘭、帶頸對焊法蘭、承插焊法蘭、螺紋法蘭、法蘭蓋、帶頸對焊環松套法蘭、平焊環松套法蘭、環槽面法蘭及法蘭蓋、大直徑平板法蘭、大直徑高頸法蘭、八字盲板、對焊環松套法蘭等。
5焊接法蘭的質量
作為鐵板焊接法蘭來說，許多客戶所疑問的就是鐵板焊接法蘭的質量是否勝過鍛打焊接法蘭。其實鐵板焊接法蘭的質量和鍛打的焊接法蘭的質量是一樣的，但是鐵板 焊接法蘭到底什么地方不能有保障呢，也就是鐵板焊接法蘭的材質最沒有保障了，因?yàn)橐话愕倪^程之中，鐵板焊接法蘭的密度是沒有問題的，但是在進行生產的過程 之中，鐵板焊接法蘭的毛坯很少進行檢測，所以來說，所生產出來以后，不經過檢測的鐵板焊接法蘭的材質不能保證。
6焊接工藝
所需設備及工具
手工電焊設備一套，手柄式角磨機一臺，電動氣錘一把，平面尺一把。
焊前準備
1．檢查調試設備，確保設備正常運轉；2.準備φ4.0J402焊條最好在300℃-350℃烘干一小時。
焊接過程
1、組裝把椎體和大法蘭按圖紙要求組裝在一起,再平均把大法蘭分成8等份。2、焊接由于法蘭較厚,坡口較大，因此采用分段對稱、多層焊接。
焊縫質量
要求焊縫強度至少達到母材強度。焊縫表面平整光滑，無燒穿、氣孔、焊漏、夾渣、咬邊、未焊滿等缺陷。余高小于2mm。
注意事項
1、打底時一定使用J506焊條手工堆焊，并采用小電流焊接。嚴格按照焊接工藝焊接。2、再每焊接完一個位置，都要用水平尺卡一下法蘭平面的變形量。3、一邊焊接一邊用氣錘錘擊焊縫，以達到消除應力的作用。
法蘭墊片
橡膠法蘭墊片
墊片是一種能產生塑性變形、并具有一定強度的材料制成的圓環。大多數墊片是從非金屬板裁下來的，或由專業工廠按規定尺寸制作，其材料為石棉橡膠板、石棉 板、四氟板、聚乙烯板等；也有用薄金屬板（白鐵皮、不銹鋼）將石棉等非金屬材料包裹起來制成的金屬包墊片；還有一種用薄鋼帶與石棉帶一起繞制而成的纏繞式 墊片，最常用的是不銹鋼帶和石墨纏繞而成的金屬纏繞墊片，根據使用環境不同，纏繞帶也可以用石棉。普通橡膠墊片適用于溫度低于120℃的場合；石棉橡膠墊 片適用于對水蒸氣溫度低于450℃，對油類溫度低于350℃，壓力低于5MPa的場合，對于一般的腐蝕性介質，最常用的是耐酸石棉板。在高壓設備及管道 中，采用銅、鋁、10號鋼、不銹鋼制成的透鏡型或其他形狀的金屬墊片。高壓墊片與密封面的接觸寬度非常窄（線接觸），密封面與墊片的加工光潔度較高。
低壓小直徑有絲接法蘭，高壓和低壓大直徑都是使用焊接法蘭，不同壓力的法蘭盤的厚度和連接螺栓直徑和數量是不同的。
